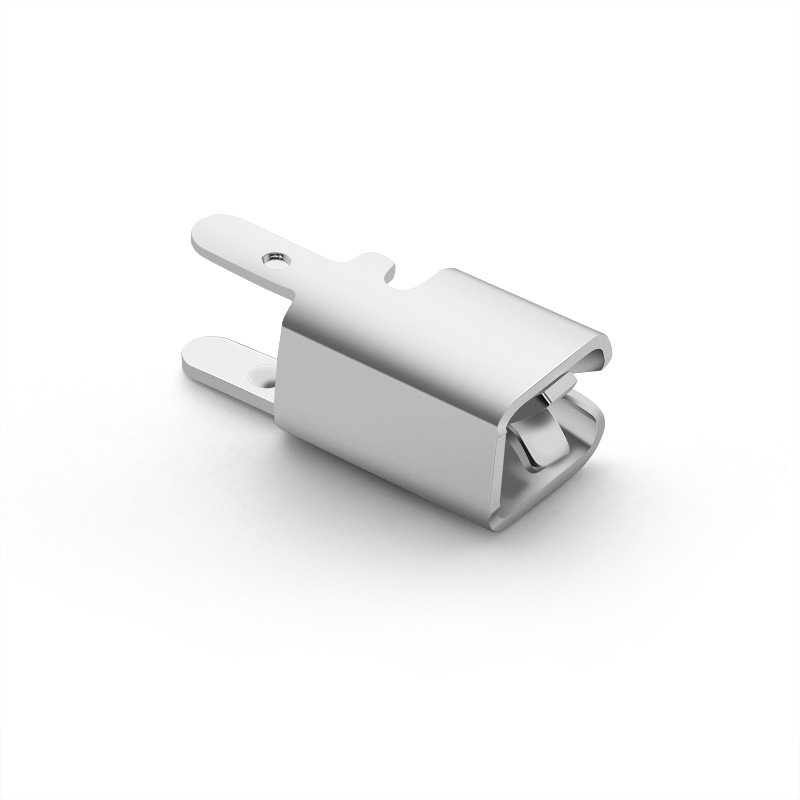

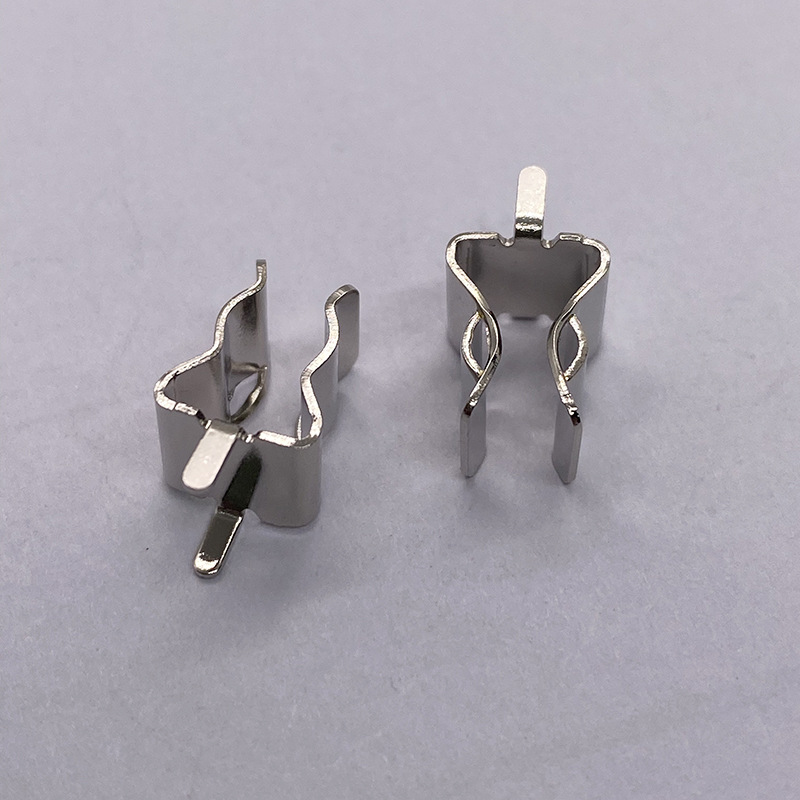

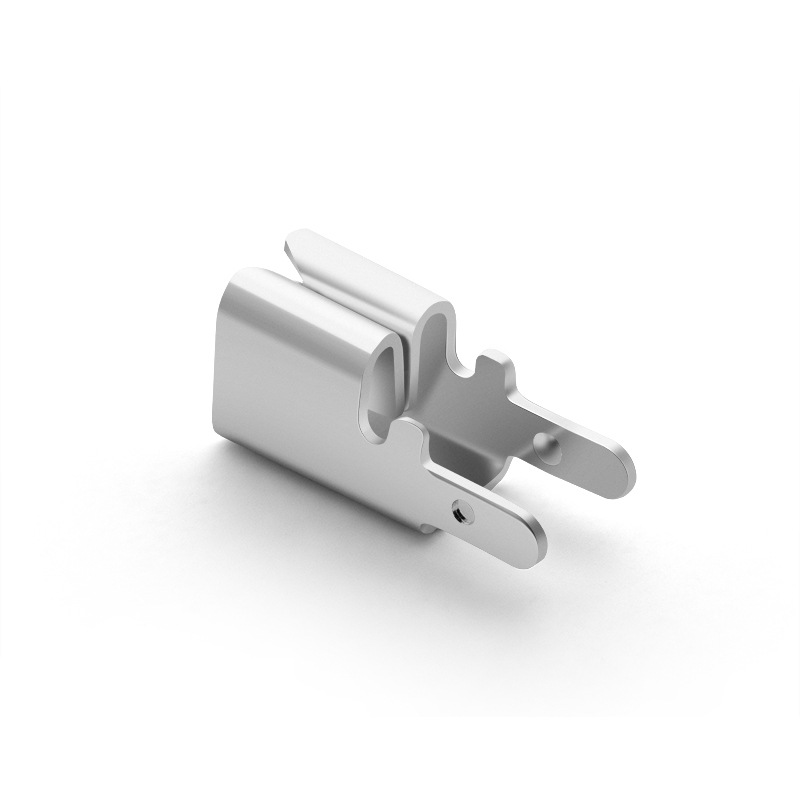

Kovové lisovací pojistkové spony

    Xiamen Hongyu Intelligent Technology Co., Ltd. je společnost specializující se na výrobu kovových lisovacích pojistkových svorek. Funkce kovových lisovacích pojistkových svorek je propojit obvod a pojistku. Je součástí ochranného obvodu a může usnadnit instalaci a vyjmutí pojistky. HY se specializuje na výrobu různých typů dílů pro lisování kovů a dílů pro zpracování plechů a věnuje se výzkumu a vývoji a zlepšování souvisejících technologií. Pro oblast lisování máme silné formy, konstrukční a výrobní kapacity, dokážeme navrhnout a vyrobit nové formy, velmi rychle reagovat na změny a poskytovat řešení pro různé obtížné díly pro lisování kovů.
    Typ produktu: Kovové lisovací pojistkové svorky, mosazné pojistkové svorky, pojistkové svorky pro montáž na PCB
    Povrchová úprava: eloxování, leštění, galvanické pokovování, PVD povlakování, zinkování
    Formát výkresu: CAD, 3D (stp, igs, dfx). PDF
    Tolerance: +-0,01-0,05 mm může být přesnější, podle vašich požadavků

    Odeslat dotaz

    Popis výrobku

    Xiamen Hongyu Intelligent Technology Co., Ltd. se již více než dvacet let hluboce angažuje v oblasti tváření kovů. Kovové pojistkové spony patří do vyspělé exportní kategorie. Jsme vybaveni vysokorychlostními lisovacími stroji a lisovnou. Záznamy o celém životním cyklu formy jsou dohledatelné a pro každou šarži jsou uchovávány kompletní záznamy o zkouškách.

    Definice produktu a použití

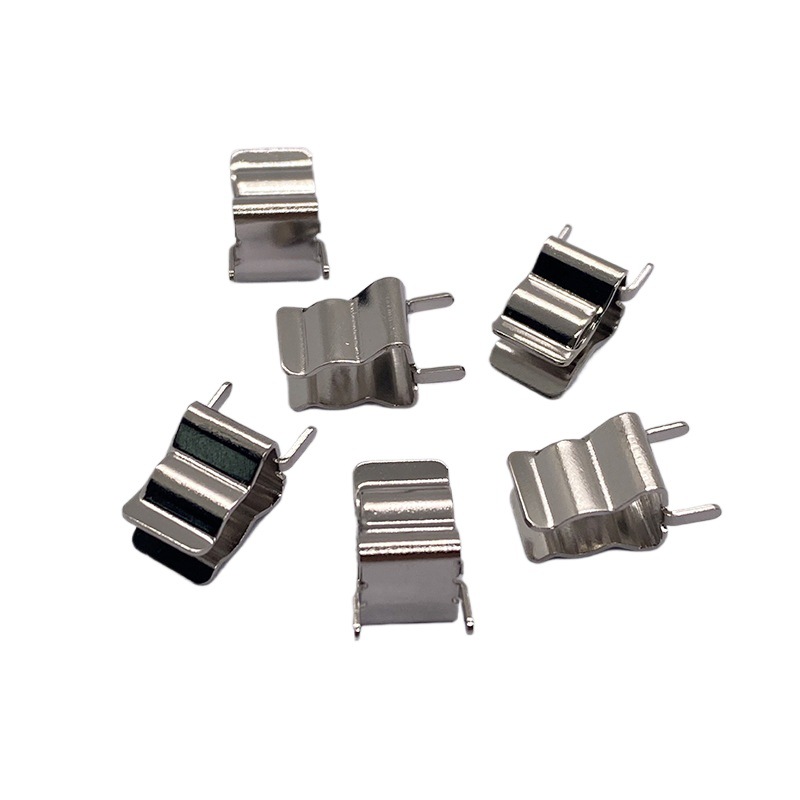

    Fcb Mount Fuse Clips jsou navrženy speciálně pro instalaci desky plošných spojů, upevnění pojistek a vedení proudu na povrchu desky. Při nadproudu nese svěrka pouze polohovací a vodivou funkci a neúčastní se procesu lámání. Přicházejí ve dvou formách: vertikální a horizontální. Vzdálenost mezi pájecími ploškami lze přizpůsobit podle tloušťky desky. Rovinnost kolíků je řízena na 0,03 mm, vhodná pro automatizovanou montáž SMT, která zabraňuje deformaci při svařování a široce se používá v průmyslových řídicích deskách, deskách BMS pro ukládání energie.

    Metal Fuse Clips_compressed

    Čtyři klíčové schopnosti

    1. Formování lisováním: Rozměrová konzistence

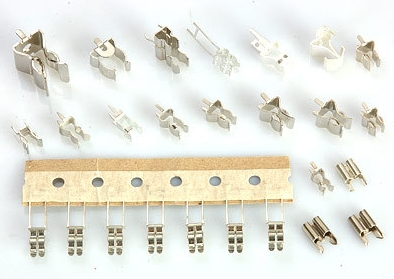

    Lisované pojistkové spony jsou tvořeny průběžnými postupovými matricemi v jednom kroku. Rozměry funkčního klíče mají toleranci ±0,05 mm a neklíčové rozměry jsou provedeny podle potvrzených výkresů, čímž se eliminují rozdíly v šaržích způsobené ručním ohýbáním. Proces děrování-ohýbání-tvarování na více stanicích je dokončen současně, čímž se eliminuje sekundární svařování a zamezuje se riziku zahřívání sestavy. Ve srovnání s děleným strojním zpracováním se výrazně zlepšila efektivita výroby.

    2. Základní materiál a galvanické pokovování: Vyváženost výkonu

    Mosazné pojistkové svorky používají vysoce čisté materiály mosazných pásků, které vyrovnávají vodivost a elasticitu. Galvanické zpracování inhibuje oxidaci a udržuje nízký přechodový odpor. Pomocí simulace odrazu k předpovědi únavy kovu je upínací síla po 100 cyklech vkládání a vytahování řízena v rámci 10 % za standardních testovacích podmínek. Naměřená data mohou být zahrnuta do protokolu o doručení.

    3. Scénáře vysokého napětí: Rozteč a zpomalení hoření

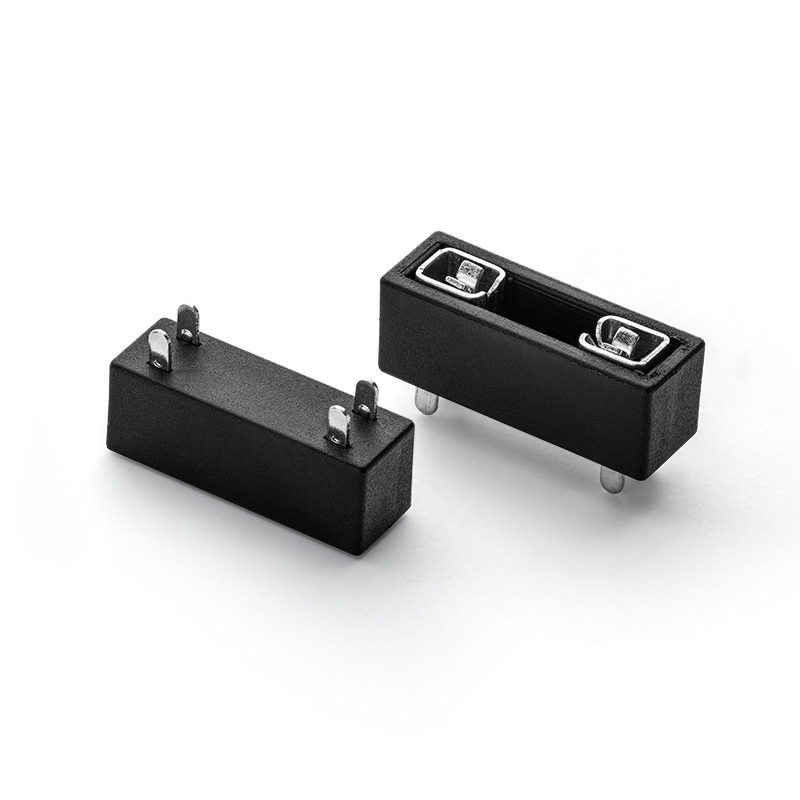

    Vysokonapěťové pojistkové spony jsou vhodné pro rozvodné skříně, fotovoltaické střídače a zařízení pro ukládání energie. Zvyšují povrchovou vzdálenost, přidávají izolační žebra a povlaky odolné proti oblouku, aby odolávaly vlhkosti, vysokým teplotám a erozi prachu. Pro nadmořské výšky nad 2000 m je třeba zvětšit elektrickou vzdálenost a velikost zvětšení je třeba vyhodnotit na základě skutečného napětí. Řešení pro velké nadmořské výšky je přizpůsobený design, který vyžaduje předchozí potvrzení výkresu a nepatří do výchozí konfigurace standardních produktů.

    Pcb Mount Fuse Clips_compressed

    4. Prostředí vozidla: Antivibrační a teplotní odolnost

    Automobilové pojistkové spony se používají v elektronických ovládacích skříních vozidel a elektrických skříních stavebních strojů, které jsou schopné odolávat neustálým vibracím a velkým změnám teploty. Podle vzorkovacího ověření spekter vibrací vozidla se provádějí vysokoteplotní a nízkoteplotní cyklické testy k vyřešení běžných poruch, jako je uvolnění vibrací a elastický útlum při nízké teplotě. Vícenásobné iterace optimalizovaly strukturu.

    Parametry specifikace produktu

    Položka Specifikace
    Název produktu Kovové lisovací pojistkové spony
    Kompatibilita velikosti pojistek 5 × 20 mm / 6,3 × 32 mm / 10 × 38 mm
    Základní třída materiálu C2680 mosaz / QSn6,5-0,1 fosforový bronz
    Tloušťka materiálu 0,3–1,2 mm
    Povrchová úprava Jasný nikl / matný cín / zlacení, 2–5μm
    Kontaktní odpor ≤5mΩ
    Upínací síla 8–25N (podle specifikace)
    Provozní teplota -40 ℃ až +150 ℃
    Průběh hromadné výroby 15–25 pracovních dnů (po potvrzení formy)

    Poznámky: Všechny parametry jsou standardní specifikace. Tloušťku základního materiálu, typ povlaku a upínací sílu lze přizpůsobit podle velikosti pojistky, aktuálních požadavků; tloušťku povlaku, elektrický výkon, indikátory teplotního rozsahu lze upravit podle výkresů zákazníka a požadavků na zkoušky. Přizpůsobená řešení vyžadují předchozí potvrzení.

    Výběr seriálu a vedení scénáře

    1. Obecný výběr nízkonapěťových klipů

    Pojistkové spony jsou nízkonapěťové obecné spony, bez obloukově odolných izolačních struktur, používané pouze pro běžné nízkonapěťové obvody. Otvor, hloubka upnutí a povlak přímo ovlivňují dlouhodobý výkon. Inženýři vypočítají tloušťku materiálu na základě proudu a nárůstu teploty. Pro abnormální montáž lze výšku pružinové spony upravit. Pro podmínky nárazu při nízkých teplotách se dává přednost fosforovému bronzu nebo nerezové oceli.

    2. Řešení přizpůsobení napájení pro domácnost

    Kovové pojistkové svorky mají rozšířenou integrovanou strukturu pružinové spony, která zvyšuje kontaktní plochu a snižuje riziko přehřátí. Úhel otevření je optimalizován, což umožňuje snadnou výměnu pojistky bez nářadí, při zachování upínací síly, aby se zabránilo uvolnění. Jsou vhodné pro napájecí zdroje, LED ovladače a domácí spotřebiče atd.

    3.Drawing & Sample Based Customization

    Kovové lisovací pojistkové spony lze přizpůsobit podle výkresů nebo vzorků. Lze je flexibilně upravovat z hlediska materiálu, pružnosti pojistky a povrchové úpravy a jsou vhodné pro různé nestandardní požadavky na rozmístění DPS.

    4. Komponenty rozvodu energie kolejnicového typu

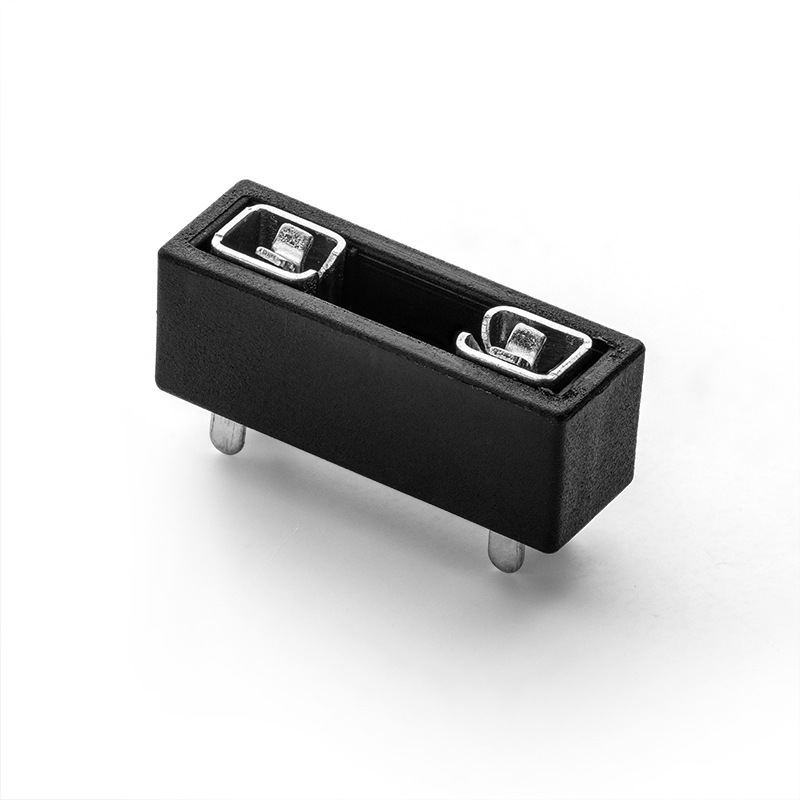

    Držáky elektrických pojistek lze instalovat jako nezávislé jednotky na lišty DIN nebo na panely zařízení. Základna má polohovací západky, které zabraňují chybám při instalaci. Protilehlá plocha je zaoblená, což má za následek rovnoměrný odpor při vkládání a vyjímání. Nejsou potřeba žádné další nástroje. Odpovídající základna může být přizpůsobena napětí systému.

    Electrical Fuse Holders_compressed

    Proces spolupráce

    1. Komunikace s poptávkou: Poskytněte specifikace, provozní podmínky a výkresy. Nabízíme bezplatné přezkoumání výkresů a posouzení rizik provozních podmínek.

    2. Vyhodnocení schématu: Vyhodnoťte tloušťku materiálu, povlak a strukturu a poskytněte cenovou nabídku; účtovat poplatek za vzorek, odečíst jej z hromadné objednávky; náklady na dopravu lze vyjednat a u rychlých objednávek budou účtovány další poplatky.

    3. Fáze výroby vzorku: Po kvalifikaci prvního kusu proveďte zkušební výrobu v malém měřítku a potvrďte před formálním plánováním výroby.

    4. Příprava hromadné výroby: Poté, co první kus projde testováním, proveďte ověření zkušební výroby v malém měřítku; potvrďte bez chyby, poté naplánujte výrobu podle potvrzovacího listu a zkontrolujte upínací přípravky pro kontrolu velikosti.

    5. Kontrola kvality a balení: Proveďte kontrolu odběru vzorků při odeslání; používejte dvouvrstvou antistatickou ochranu; podporuje přímou přepravu, umí nalepit štítky a žádné doprovodné dokumenty.

    6. Následná činnost po prodeji: Poskytněte montážní pokyny; poskytnout zpětnou vazbu o problémech s kvalitou do 7 pracovních dnů po obdržení; cyklus přezkoumání je 3 dny; podpora pro doplňování, přepracování nebo vyjednávání o náhradách za abnormality; o termínu dodání a platbě se lze domluvit.

    Proč si vybrat nás?

    Již dlouhou dobu dodáváme produkty zahraničním zákazníkům v oblasti skladování energie, vybavení pro vozidla a průmyslového řízení. Nashromáždili jsme vyzrálá a optimalizovaná řešení pro závady na místě, jako je elektrochemická koroze a únava způsobená teplotou. Kovové lisovací pojistkové spony jsou vyráběny v souladu se systémem řízení kvality ISO9001. Produkty splňují environmentální požadavky EU RoHS a REACH. Zkušební zařízení je pravidelně kalibrováno. Můžeme poskytnout zprávy vydané akreditovanou laboratoří CNAS. Dílna je vybavena vysokorychlostním lisovacím zařízením a zkušebnou při konstantní teplotě. Každá šarže prochází ověřením odběru vzorků pro zvýšení teploty, trvanlivost a solnou mlhu. Můžete poskytnout výkresy a konzultace pracovních podmínek pro testování vzorků. Záruka na výrobek je 12 měsíců, vztahuje se na vady materiálu a procesu lisování. Poškození způsobené lidskou chybou a nesprávným použitím nespadá do rozsahu záruky. Pokud potřebujete více technických parametrů, neváhejte nás kontaktovat.

    FAQ

    Jaké jsou rozdíly mezi pojistkovou svorkou PCB a držákem pojistky PCB?

    Pojistková svorka je čistě kovová lisovací část, která má nízkou cenu a flexibilní uspořádání, ale kovové kontakty jsou odkryté. Držák pojistky s plastovou základnou má lepší izolaci, je jednodušší vyměnit pojistku, ale má větší objem a vyšší cenu.

    Jaká je vaše dodací lhůta?

    Standardní vzorky: 1 - 3 pracovní dny; Zakázková výroba forem a výroba vzorků: 7 - 15 dní; Zakázky hromadné výroby: 15 - 25 dní. Spěchové objednávky lze sjednat na základě jednání.

    Nabízíte služby v oblasti designového kreslení?

    Podporuje kreslení. Můžete vytvářet 2D/3D výkresy na základě vašich parametrů, skic nebo vzorků. Můžete také přímo použít výkresy CAD, které poskytnete pro výrobu.

    Jaká je důvěrnost výkresů?

    Výkresy zákazníka jsou určeny výhradně pro výrobu tohoto projektu. Jsou pod kontrolou vnitřní bezpečnosti. Za účelem zachování důvěrnosti lze podepsat smlouvu o mlčenlivosti (NDA), která nebude prozrazena.

    Jak zajišťujete kvalitu svých produktů?

    Ověření surovin, potvrzení prvního kusu, kontrola výrobní linky, kontrola kvality hotových výrobků z hlediska rozměrů, pružnosti, solné mlhy a únavy. Mohou být poskytnuty zkušební zprávy.

    Kde mohu získat informace o produktech a cenách?

    Můžete přímo zanechat zprávu na platformě a poskytnout nám požadované specifikace pojistkových svorek: velikost pojistky, se kterou má být kompatibilní, materiál, povlak, odhadované objednací množství a zda je potřeba vývoj přizpůsobení. Poté, co naši inženýři potvrdí požadavky, poskytnou současně informace o parametrech produktu, návrhy výkresů a cenové nabídky; u přizpůsobených projektů budou nabídky zahrnovat poplatky za formy, poplatky za vzorky, ceny za výrobní jednotky, dodací lhůty a další podrobnosti. Všechny nabídky jsou pro cílená řešení. Konkrétní ceny jsou ovlivněny materiály, povrchovou úpravou, objednaným množstvím, požadavky na toleranci atd. Uvítáme podrobné poptávky.

    Dokážete vyrobit a zpracovat díly na základě našich vzorků?

    Podpora vzorového mapování a replikace. Po potvrzení výkresu bude provedena výroba formy a výroba vzorků. Současně mohou být poskytnuty návrhy na optimalizaci původní struktury.

    Jak vybrat vhodný držák pojistky PCB?

    Nejprve určete velikost pojistky a poté vyberte typ na základě pracovního proudu, teploty prostředí, prostoru PCB a požadavků na povrchovou úpravu materiálu.
